Induksjonsvarming i praksis: Hvordan coil-utforming styrer energioverføring

En faglig gjennomgang av sammenhengen mellom spoleutforming, magnetfelt og varmeeffekt.

Induksjonsvarming er en etablert metode for rask og kontrollert oppvarming av metalliske komponenter, særlig innen vedlikehold, industri og mekanisk arbeid. Teknologien muliggjør oppvarming uten åpen flamme, med høy presisjon og energieffektivitet.

En avgjørende faktor for ytelsen til en induksjonsvarmer er utformingen av spolen (coilen). Spolens geometri, antall viklinger, størrelse og avstand til arbeidstykket påvirker både magnetfeltets egenskaper og hvor effektivt energi overføres til materialet.

Denne artikkelen gir en teknisk gjennomgang av hvordan coil-design påvirker induksjonsprosessen, og hvilke praktiske konsekvenser dette har.


Grunnleggende prinsipper for induksjonsvarming

Induksjonsvarming er basert på elektromagnetisk induksjon. Når vekselstrøm passerer gjennom en leder (coilen), genereres et tidsvarierende magnetfelt rundt lederen. Når dette magnetfeltet påvirker et elektrisk ledende materiale, induseres det strømmer i materialet – såkalte virvelstrømmer.

Disse virvelstrømmene sirkulerer internt i materialet og møter elektrisk motstand. Den elektriske energien omdannes dermed til varme i henhold til Joules lov.

I ferromagnetiske materialer (som stål og jern) oppstår det i tillegg hystereseeffekter. Dette skyldes at magnetiske domener i materialet kontinuerlig omorienteres i takt med det vekslende magnetfeltet, noe som gir ytterligere energitap i form av varme.

Det er derfor to hovedmekanismer for varmeutvikling:

• Resistiv oppvarming fra virvelstrømmer
• Hystereseoppvarming i magnetiske materialer

Materialegenskaper og varmeutvikling

Effektiviteten av induksjonsvarming avhenger i stor grad av materialets egenskaper, særlig elektrisk ledningsevne og magnetiske egenskaper.

Ferromagnetiske materialer, som karbonstål, har høy permeabilitet og bidrar til å konsentrere magnetfeltet. Dette gir høyere indusert strøm og i tillegg hystereseoppvarming, noe som resulterer i rask temperaturøkning.

Ikke-magnetiske metaller, som aluminium og kobber, har høy elektrisk ledningsevne men lav magnetisk permeabilitet. Dette innebærer at:

• Magnetfeltet i mindre grad konsentreres i materialet
• Det kun oppstår varme via virvelstrømmer
• Varmeutviklingen blir lavere per tilført effekt

I praksis betyr dette at ikke-magnetiske materialer krever bedre tilpasning av coil og ofte høyere effekt eller lengre oppvarmingstid.


Spolens rolle i energioverføring

Spolen fungerer som det primære koblingsleddet mellom strømkilden og arbeidstykket. Den bestemmer hvordan det elektromagnetiske feltet distribueres, og dermed hvor effektivt energi overføres.

Følgende parametere er særlig relevante:

• Antall viklinger
• Geometrisk utforming
• Spolens diameter
• Avstand til arbeidstykket
• Bruk av magnetiske materialer (f.eks. ferritt)

Disse faktorene påvirker blant annet feltstyrke, feltfordeling og systemets totale impedans.



Antall viklinger og elektrisk tilpasning

Antall viklinger i en coil påvirker både magnetfeltstyrken og den elektriske karakteristikken til systemet.

En økning i antall viklinger vil:

• Øke spolens induktans
• Potensielt øke magnetfeltets styrke
• Redusere strømmen som kan leveres fra strømkilden

Dette innebærer at det eksisterer et optimalpunkt. Dersom induktansen blir for høy, vil strømmen i kretsen reduseres betydelig, noe som gir lavere effektleveranse (P = V × I).

For få viklinger gir på sin side et svakt magnetfelt og lav induksjonseffekt.

Optimal ytelse oppnås derfor ved å balansere:

• Tilstrekkelig magnetfeltstyrke
• Samtidig høy nok strømflyt

Dette er en sentral del av designet i kommersielle induksjonsvarmere.


Spolestørrelse og feltkonsentrasjon

Spolens diameter og form har direkte innvirkning på hvordan magnetfeltet distribueres.

Små spoler gir:

• Høy feltkonsentrasjon
• Høy energitetthet
• Rask og lokal oppvarming

Store spoler gir:

• Større dekningsområde
• Lavere feltintensitet per arealenhet
• Mer diffus oppvarming

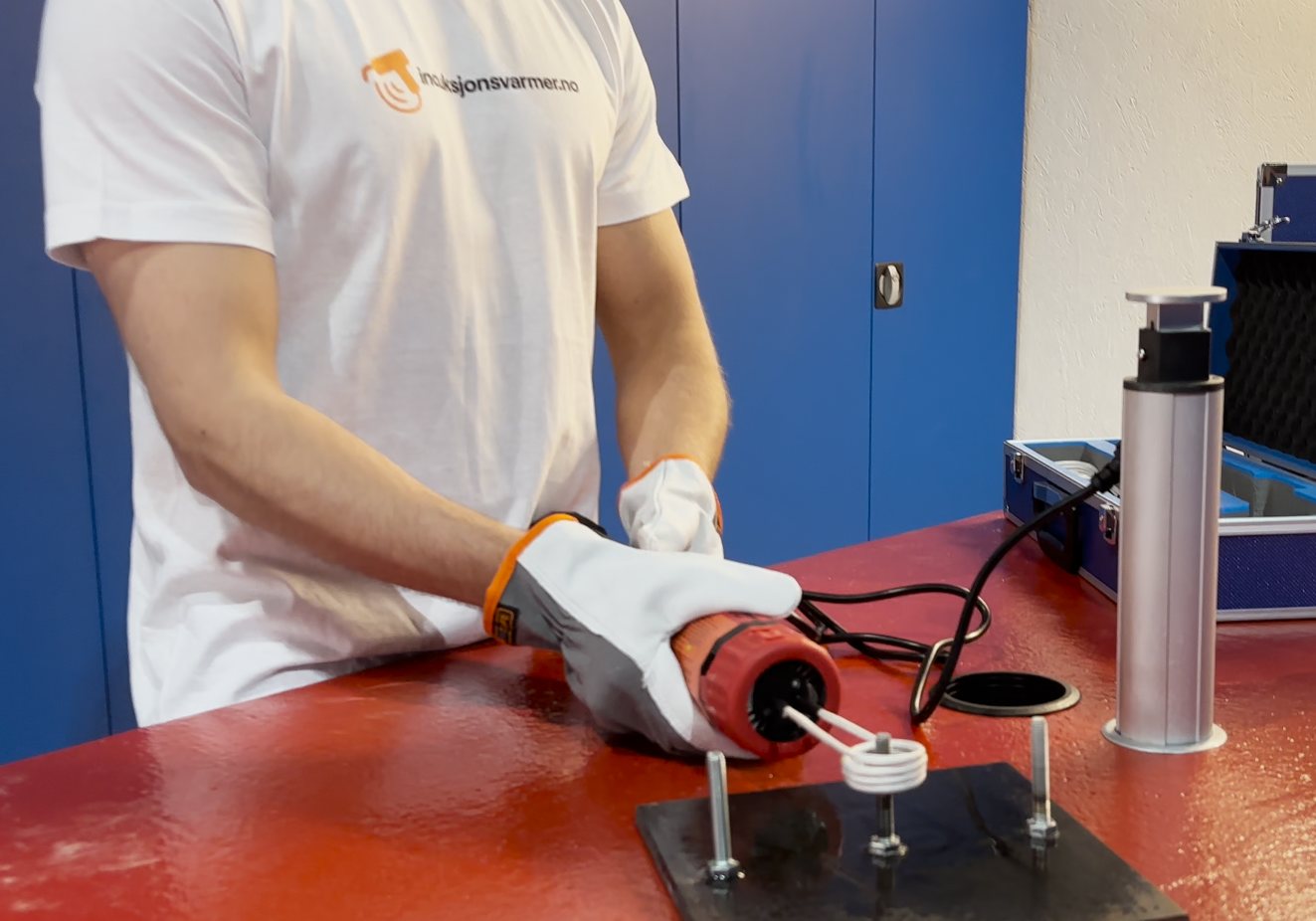

Dette har klare praktiske konsekvenser. Ved oppvarming av en bolt vil en liten coil gi langt raskere temperaturøkning enn en stor coil, fordi energien konsentreres i et mindre volum.

Valg av spolestørrelse bør derfor tilpasses arbeidstykkets geometri for å maksimere effektiviteten.



Sammenhengen mellom coil og effekt (watt)

Effekten som oppgis for en induksjonsvarmer representerer den tilgjengelige energien i systemet. Hvor mye av denne energien som faktisk omdannes til varme i arbeidstykket, avhenger imidlertid av koblingen mellom coil og last.

En dårlig tilpasset coil vil føre til:

• Reflektert energi
• Lavere strøm i arbeidstykket
• Redusert varmeeffekt

En optimal coil gir:

• Effektiv elektromagnetisk kobling
• Maksimal energiabsorpsjon i materialet
• Høy varmeutvikling

Det er derfor ikke tilstrekkelig å vurdere effekt alene; coil-design er avgjørende for systemets totale ytelse.



Bruk av ferritt for feltstyring

Ferrittmaterialer benyttes i enkelte coil-design for å forbedre magnetfeltets egenskaper.

Ferritt har høy magnetisk permeabilitet og lav elektrisk ledningsevne, noe som gjør det egnet til å lede magnetfelt uten å introdusere betydelige tap.

Ved bruk av ferritt kan man:

• Konsentrere magnetfeltet mot arbeidstykket
• Redusere feltlekkasje
• Øke systemets effektivitet

Dette er særlig relevant i applikasjoner der presisjon og energieffektivitet er viktig.


Avstand mellom coil og arbeidstykke

Avstanden mellom coil og arbeidstykke har en ikke-lineær effekt på magnetfeltstyrken. Feltintensiteten avtar raskt med økende avstand, noe som reduserer induksjonseffekten betydelig.

Ved for stor avstand:

• Reduseres koblingen mellom coil og arbeidstykke
• Virvelstrømmene blir svakere
• Oppvarmingen blir ineffektiv

Ved for liten avstand:

• Øker risikoen for fysisk kontakt
• Kan føre til termisk og mekanisk skade på coilen

Optimal avstand er derfor minimal, men uten kontakt, for å sikre maksimal energioverføring og samtidig opprettholde driftssikkerhet.


Diskusjon og praktiske implikasjoner

Samspillet mellom coil-design og induksjonsvarmerens effekt er avgjørende for ytelsen i praktiske anvendelser. Selv små avvik i coil-geometri eller avstand kan føre til betydelige endringer i oppvarmingstid og effektivitet.

For brukeren innebærer dette at:

• Riktig valg av coil er like viktig som valg av maskin
• Tilpasning til materialtype og geometri er nødvendig
• Optimal avstand og plassering må opprettholdes under bruk

Dette er spesielt relevant i krevende situasjoner som fastsittende bolter, hvor rask og målrettet oppvarming er avgjørende.


Induksjonsvarming er en kompleks prosess der elektromagnetiske og materialtekniske faktorer virker sammen. Coilens utforming er en sentral parameter som påvirker magnetfeltets egenskaper og dermed effektiviteten av varmeutviklingen.

For å oppnå optimal ytelse må coil-design tilpasses:

• Elektriske forhold (induktans og strøm)
• Geometriske forhold (størrelse og form)
• Materialegenskaper
• Avstand til arbeidstykket

En helhetlig forståelse av disse faktorene gir grunnlag for mer effektiv, sikker og presis bruk av induksjonsvarmere.
